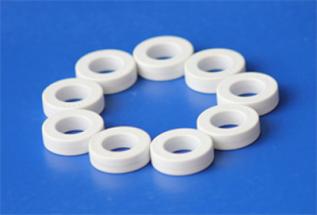

磁放大器用飽和納米晶磁芯（NH）

N表示納米晶材質，H表示應用于磁放大器

性能特點：
?具有低的矯頑力和高的矩形比
?具有鈷基非晶的兩倍多的高飽和磁感Bs
?可實現磁芯和器件的小型化
?具有比鈷基非晶更高的居里溫度Tc,有更好的溫度穩定性(-40℃~120℃)
?該材料由鐵基納米微晶合金組成,具有低的成本和價格
應用領域：
?磁放大器式開關電源
?尖峰抑制器
性能指標：

	NH	鈷基非晶(可飽和)	鐵氧體
飽和磁感 Bs(T)	1.20	0.54	0.4
矩形比 Br/Bs	0.85	0.85	0.5
矯頑力 Hc (A/M)	0.70	0.60	30
居里溫度 Tc (℃)	570	200	170
磁芯損耗 P2/100K (kW/M3)	800	450	650

尺寸規格：

牌號	外形尺寸 OD ID H	磁芯尺寸 OD ID H	截面積 (mm2)	平均磁路長度	總磁通 2фm(μWb)	矩形比(Br/Bs) f=100kHz
NH 8×4.5×5	9.0 3.5 7.2	8 4.5 5.0	6.56	19.6	15.74	92%
NH 10×6.5×4.5	11.3 5.1 6.6	10 6.5 4.5	5.90	25.9	14.16
NH 12×8×4.5	13.9 6.7 6.6	12 8.0 4.5	6.75	31.4	16.20
NH 14×10×5	15.9 8.8 7.2	14 10 5.0	7.50	37.6	18.00
NH 18×12×4.5	19.8 10.8 6.6	18 12 4.5	10.12	47.1	24.28
NH 21×14×4.5	22.8 12.8 6.6	21 14 4.5	11.80	55.0	28.32
